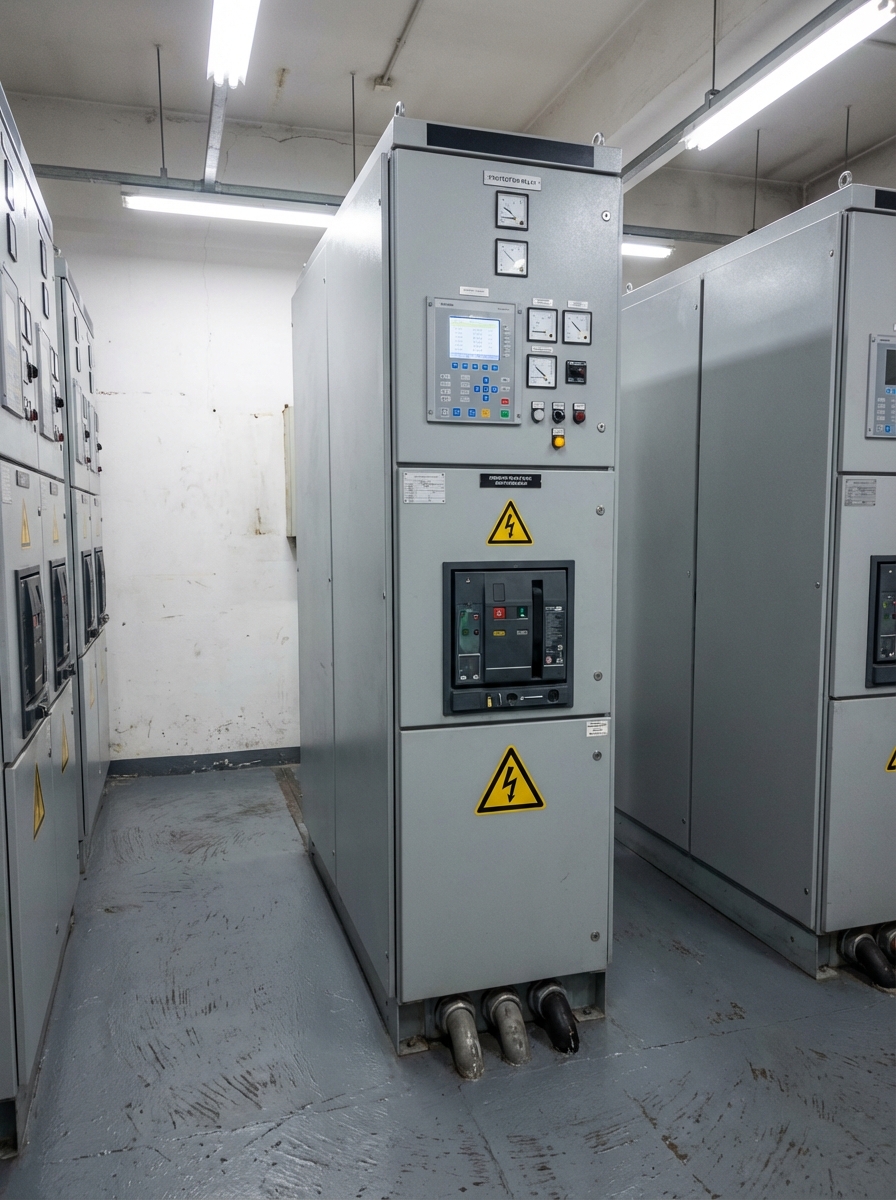

Celda De Protección

La celda de protección es un equipo esencial en sistemas eléctricos de media y baja tensión, diseñado para la protección, control y aislamiento de circuitos eléctricos frente a fallas como sobrecargas, cortocircuitos y fallas a tierra. Fabricada con gabinete metálico de alta resistencia, integra interruptores, relés de protección, fusibles y sistemas de control que actúan de manera inmediata ante condiciones anormales, protegiendo tanto los equipos aguas abajo como la seguridad del personal.

Su diseño cerrado y compartimentado minimiza riesgos de arco eléctrico y contacto accidental, mientras que su configuración modular permite adaptarla a distintos requerimientos de tensión, corriente y esquema de protección. La celda de protección facilita la maniobra, supervisión y mantenimiento de los circuitos, permitiendo aislar secciones de forma segura sin afectar el resto de la instalación eléctrica.

¿Cómo funciona una celda de protección?

La celda de protección monitorea permanentemente las condiciones eléctricas del circuito a través de transformadores de corriente y tensión que alimentan los relés de protección. Cuando se detecta una condición anormal (sobrecorriente, cortocircuito, falla a tierra o sobretensión), los relés envían una señal de disparo al interruptor de potencia, que abre el circuito en milisegundos para aislar la falla y evitar daños en el resto del sistema. Una vez corregida la falla, la celda permite la reconexión controlada del circuito.

Principales características de la celda de protección

• Gabinete metálico robusto con compartimentos aislados para interruptor, barras y conexiones de cable.
• Integración de relés de protección digitales o electromecánicos con funciones de sobrecorriente, falla a tierra y protección diferencial.
• Diseño cerrado y compartimentado que cumple clasificación de accesibilidad IAC (Internal Arc Classification) para seguridad del operador.
• Respuesta rápida ante fallas, con tiempos de disparo inferiores a 100 milisegundos.
• Configuración modular que permite combinar celdas de protección, medición, acoplamiento y seccionamiento según el esquema unifilar requerido.
• Cumplimiento de normativas eléctricas nacionales e internacionales como IEC 62271, NTC 3275 y RETIE.

Aplicaciones de la celda de protección

La celda de protección se utiliza en subestaciones eléctricas de media tensión, plantas industriales para protección de transformadores y alimentadores, edificios comerciales y centros empresariales, hospitales y centros de salud con suministro eléctrico crítico, redes de distribución de energía de operadores de red, centros de datos, centros comerciales y cualquier instalación que requiera protección, seccionamiento y maniobra de circuitos eléctricos de media y baja tensión.

Beneficios de la celda de protección

• Protección de equipos eléctricos y seguridad del personal ante fallas de cortocircuito y sobrecarga.
• Reducción de riesgos de arco eléctrico gracias al diseño compartimentado y cerrado.
• Continuidad del suministro eléctrico al aislar únicamente el circuito con falla, sin afectar el resto de la instalación.
• Facilidad de mantenimiento con acceso seguro a compartimentos y posibilidad de aislar secciones sin desenergizar toda la subestación.
• Adaptabilidad a diferentes niveles de tensión, corriente nominal y esquemas de protección según el proyecto eléctrico.

Preguntas frecuentes sobre la celda de protección

¿Para qué sirve una celda de protección? Su función principal es detectar y aislar fallas eléctricas como cortocircuitos, sobrecargas y fallas a tierra de forma automática y en milisegundos, protegiendo los equipos conectados aguas abajo (transformadores, motores, alimentadores) y garantizando la seguridad del personal que opera la instalación eléctrica.

¿Se puede personalizar según el proyecto? Sí, las celdas de protección se configuran a medida según el nivel de tensión (13.2 kV, 34.5 kV, entre otros), la corriente nominal, el tipo de interruptor (vacío o SF6), el esquema de protección requerido y las condiciones ambientales del sitio de instalación. Se pueden combinar con celdas de medición, seccionamiento y acoplamiento para formar subestaciones completas.

¿Qué diferencia hay entre una celda de protección y un tablero eléctrico? La celda de protección está diseñada para media tensión (típicamente 13.2 kV a 34.5 kV) con interruptores de potencia, relés de protección y compartimentos aislados para seguridad ante arco eléctrico. El tablero eléctrico opera generalmente en baja tensión (120V a 480V) con interruptores termomagnéticos y totalizadores para distribución de circuitos.

¿Qué tipo de mantenimiento requiere? Requiere mantenimiento preventivo anual que incluye verificación del estado de contactos del interruptor, pruebas de inyección a relés de protección, medición de resistencia de aislamiento, termografía de conexiones, limpieza de aisladores y verificación del mecanismo de operación. El mantenimiento se realiza con la celda desenergizada y siguiendo protocolos de seguridad eléctrica.

¿Qué normativas debe cumplir? En Colombia debe cumplir con el RETIE (Reglamento Técnico de Instalaciones Eléctricas), normas NTC aplicables y estándares internacionales como IEC 62271 para equipos de maniobra en media tensión. La certificación y el cumplimiento normativo dependen del fabricante y del diseño del proyecto eléctrico.
